Modificación x-band repeater cross band repeater repetidor banda cruzada ICOM IC-2820 ICOM IC-E2820. Pulsando sobre las imágenes se obtendrá una ampliación.

EA3FXK Enric Rubio Rodríguez

11/05/2008

Esta modificación describe el procedimiento para activar el repetidor de banda cruzada, x-band repeater o cross band repeater para el transceiver ICOM IC-E2820. Cualquier actuación sobre los equipos es responsabilidad única de sus propietarios. Esta modificación NO GARANTIZA NADA y sólo se describe la misma en un equipo propio en el que ha funcionado. El autor de este procedimiento no se responsabiliza de ningún daño que se pudiera procucir en los equipos modificados.

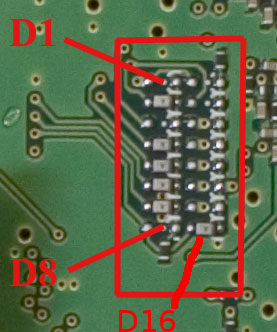

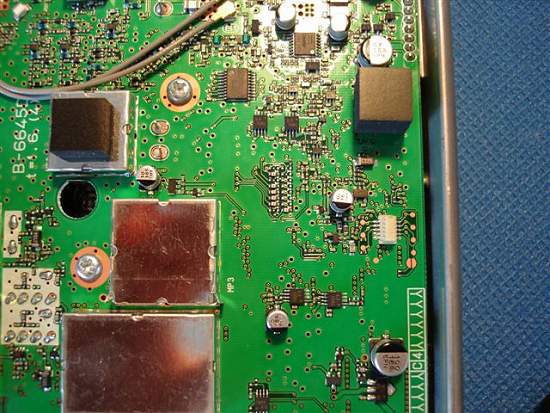

En la imagen de la izquierda se puede ver la localización de la matriz de diodos. Será necesario retirar la tapa inferior del equipo (la que no lleva el altavoz). El diodo que proporciona el servicio de repetidor de banda cruzada es que que está marcado en la segunda forografía como D16. Se puede eliminar con mucha precaución con un cuter o con un soldador bien fino y de poca potencia. La matriz es muy pequeña y los diodos son de montaje superficial. Si no se está acostumbrado a manipular componentes de este tipo, se debe actuar con mucha precaución o acudir a un profesional o radioaficionado con experiencia en el uso de estos componentes.

Una vez retirado el diodo, se volverá a colocar la tapa inferior.

Para activar la función de banda cruzada se procederá de la siguiente forma.

Seleccionar en la izquierda del equipo una frecuencia para 144 en modo FM.
Seleccionar en la derecha del equipo una frecuencia para 432 en modo FM.
Situar los dos OFV en potencia baja (LOW), sin desplazamiento de repetidor en ninguno de ellos.
Pulsar a la vez los dos selectores de banda (MAIN BAND) y manteniendolos pulsados, mientras se pulsa el boton de funcion F (el que lleva dibujada una llave). Mantener los tres botones pulsados hasta que en el OFV derecho aparezca el símbolo de la llave de bloqueo parpadeando.
En ese momento se dispone de la función de repetidor de banda cruzada. Se aconseja poner el volumen al mínimo o cerrado del todo en cada banda.
Todo lo que se escuche por una banda será retransmitido por la otra y viceversa.

Para cancelar la función de cross band repeater o repetidor de banda cruzada, bastará con pulsar la techa de funcion (F) hasta que el símbolo de la llave desaparezca.

Espero que esta modificación sea de utilidad para la realización de experimentos.

Cualquier consulta se puede formular a la dirección de correo que figura en la página principal de mi web.
