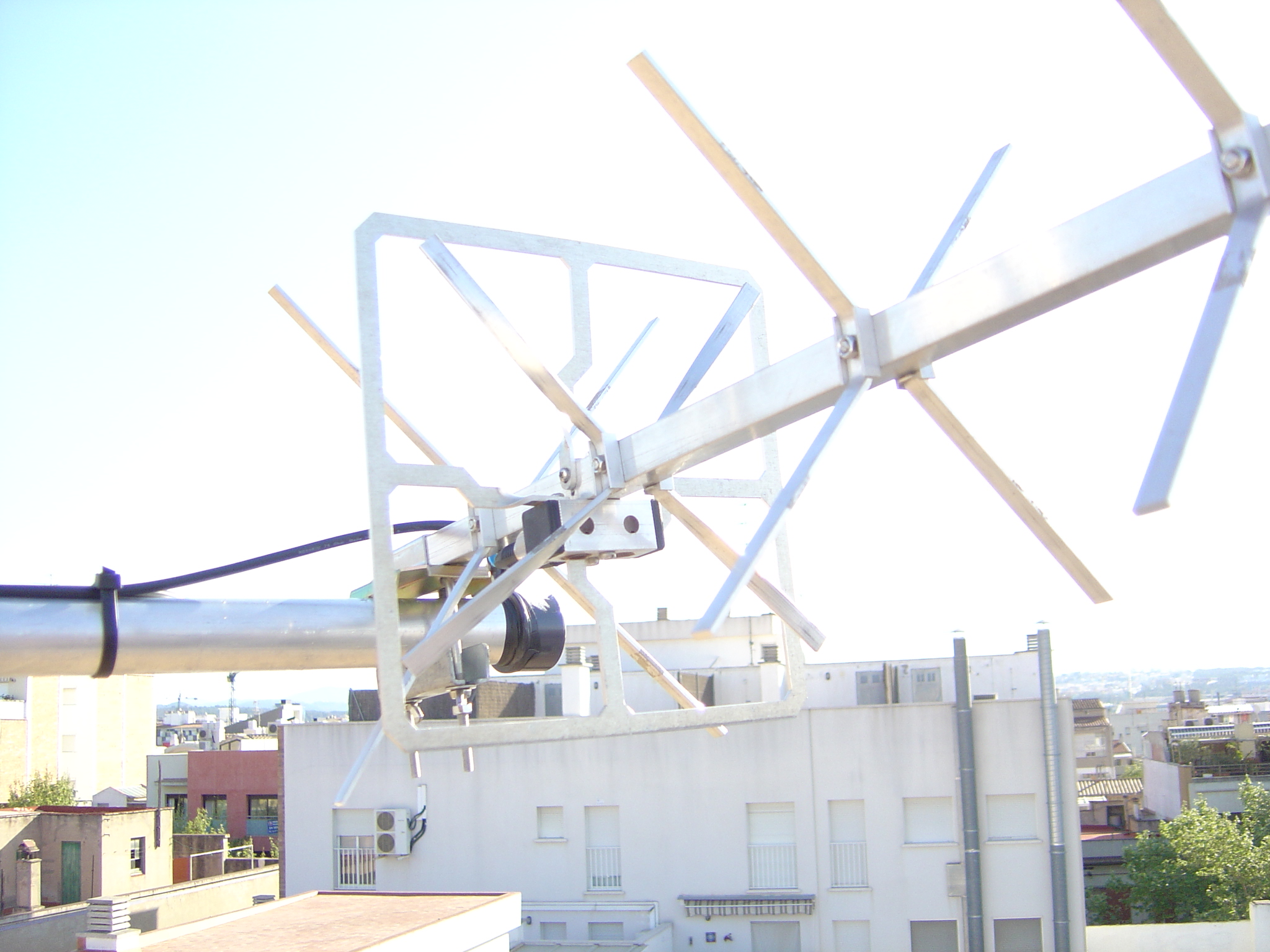

En la siguiente foto se muestra la X-Quad de Wimo en primer plano.

Al medir la ROE que presenta la antena en 435.000 Mhz, el valor obtenido era de 3,6 de ROE

Obviamente esta relacion de ROE es inaceptable y analizando en diversos artículos de Internet, he encontrado una solición similar a la aplicada en la helicoidal, también de Wimo 23-2 para 1296 Mhz. La modificación consiste en aproximar los elementos del primer director (mirando la antena desde atrás hacia adelante, el primer elemento despues del excitado), al excitado. Para realizar esta aproximación, será necesario, con la ayuda de unos buenos alicates, doblar 90º los elementos del primer director. Esta modificación mecánica facilitará su posterior aproximación. La aproximación debe hacerse en varias fases y medir después de cada una de ellas. En mi caso, las puntas del primer director han quedado a unos escasos 3 cm del excitado.

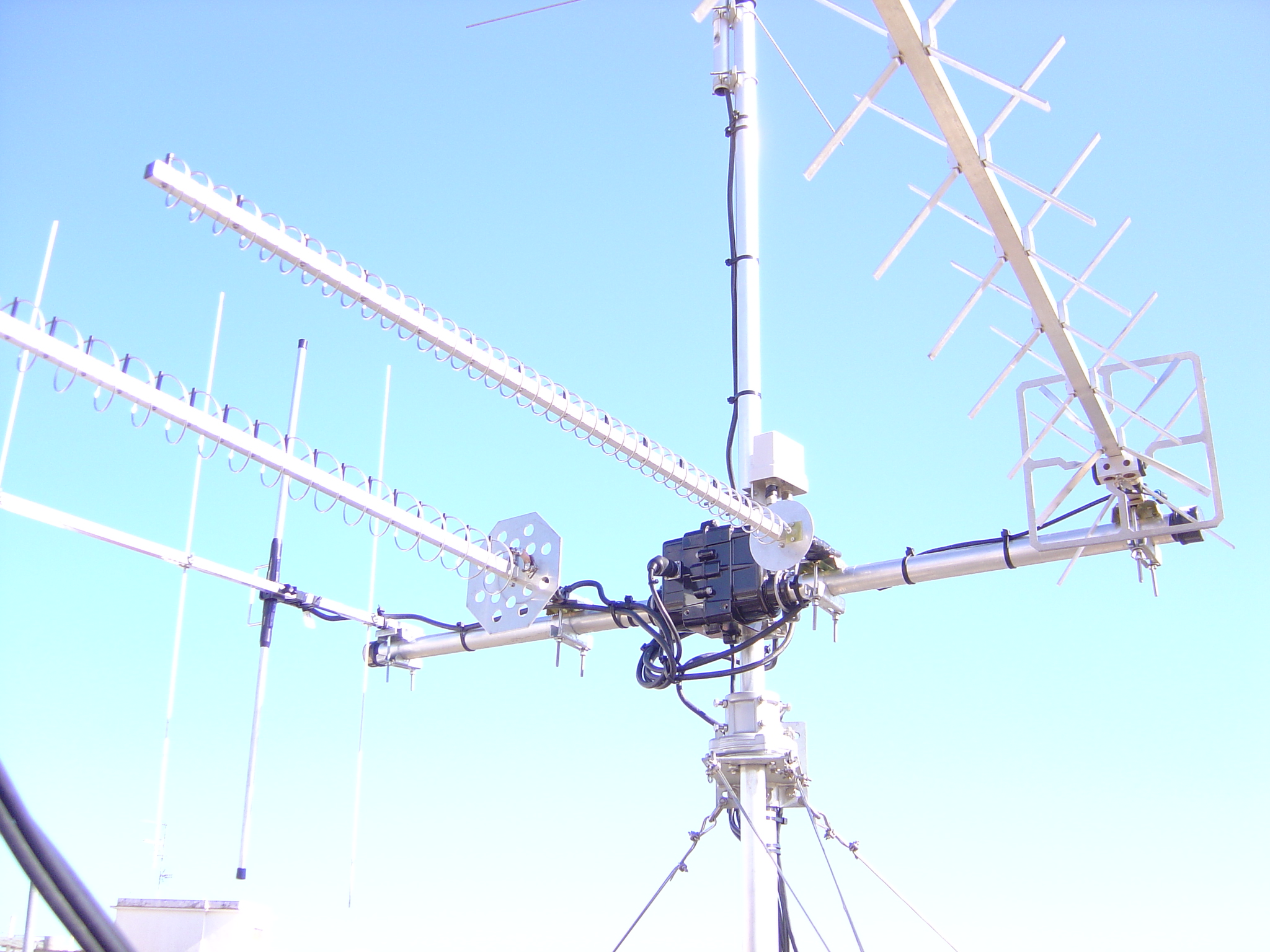

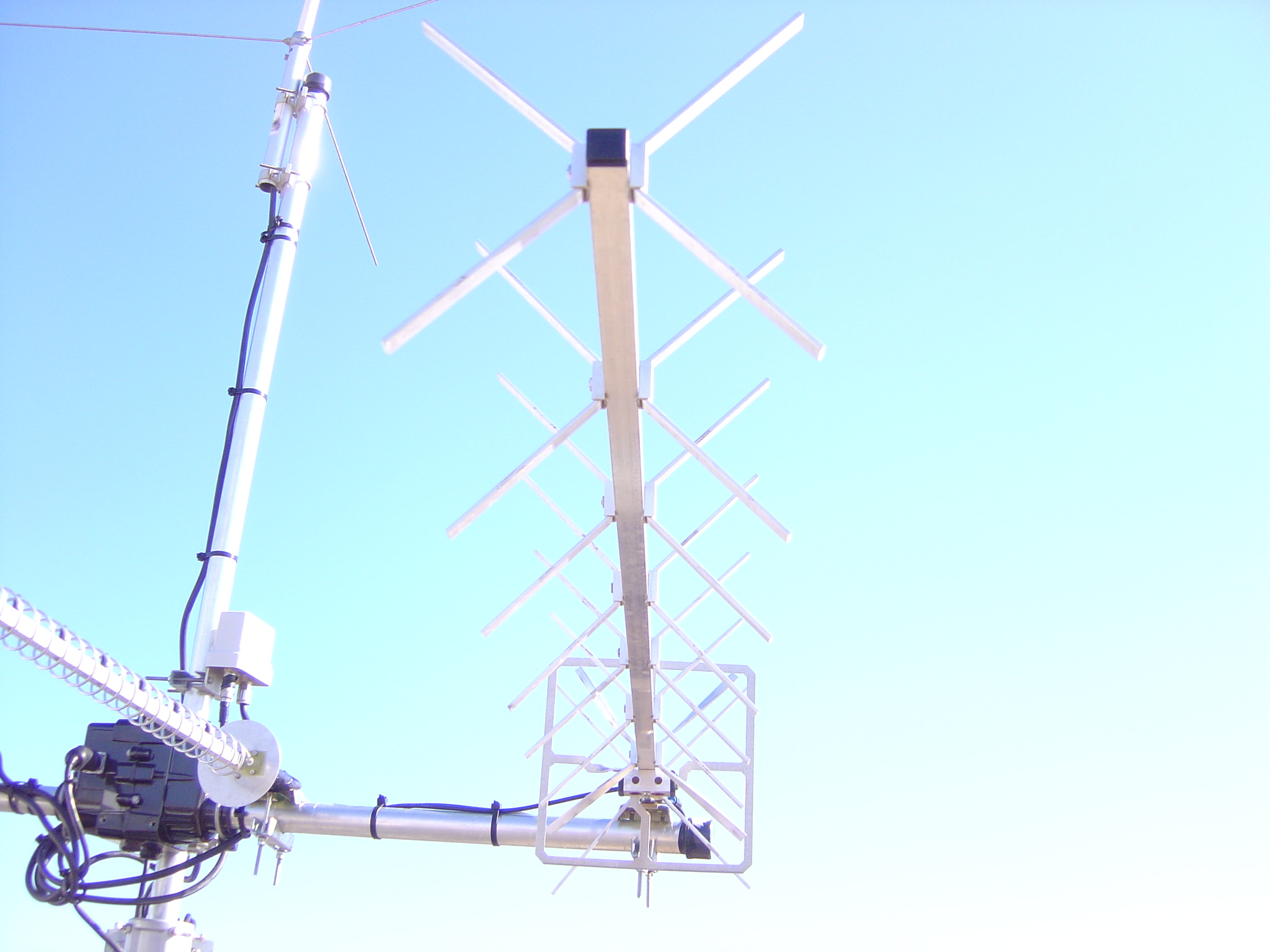

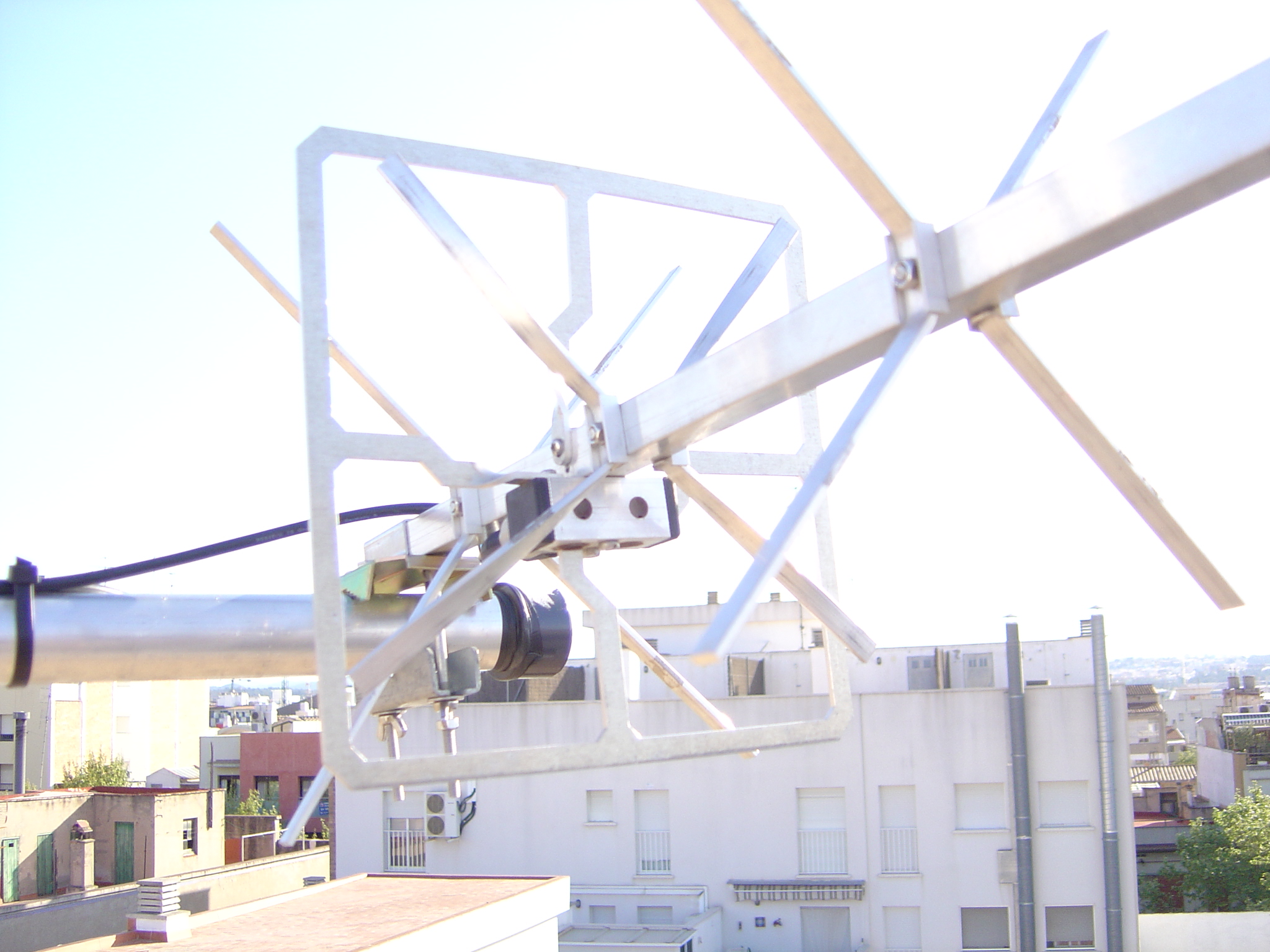

La primera cfoto muestra una vista general de la X-QUAD junto con el resto de antenas de la formación de satélite. en las fotografías 2 (central) y 3 (derecha) puede apreciarse tanto la torsión de cada uno de los brazos del primer director como la proximidad de éstos al excitado.

Todas las mediciones han sido realizadas con cable AIRCOM+ tanto del equipo al vatímetro como de el vatímetro a la antena. El vatímetro utilizado Bird 43 con
tapón de 200 a 500 MHZ y 100 W. Equipo utilizado ICOM IC-910H con potencia de 75W
