Imágenes del equipo ICOM IC-E2820 e instalación de la placa D-Star. Antena utilizada para enlace entre Vilanova i la Geltrú y el repetidor EA3RCC de Castellar del Vallés.
Todas las fotografías pueden descargarse en alta resolución pulsando sobre ellas.
Nuevamente el material (ICOM IC-E2820 y antena TONNA AFT 20919) ha sido adquirido en Mercury 		EA3FXK
Enric Rubio Rodríguez


123
456
789
10

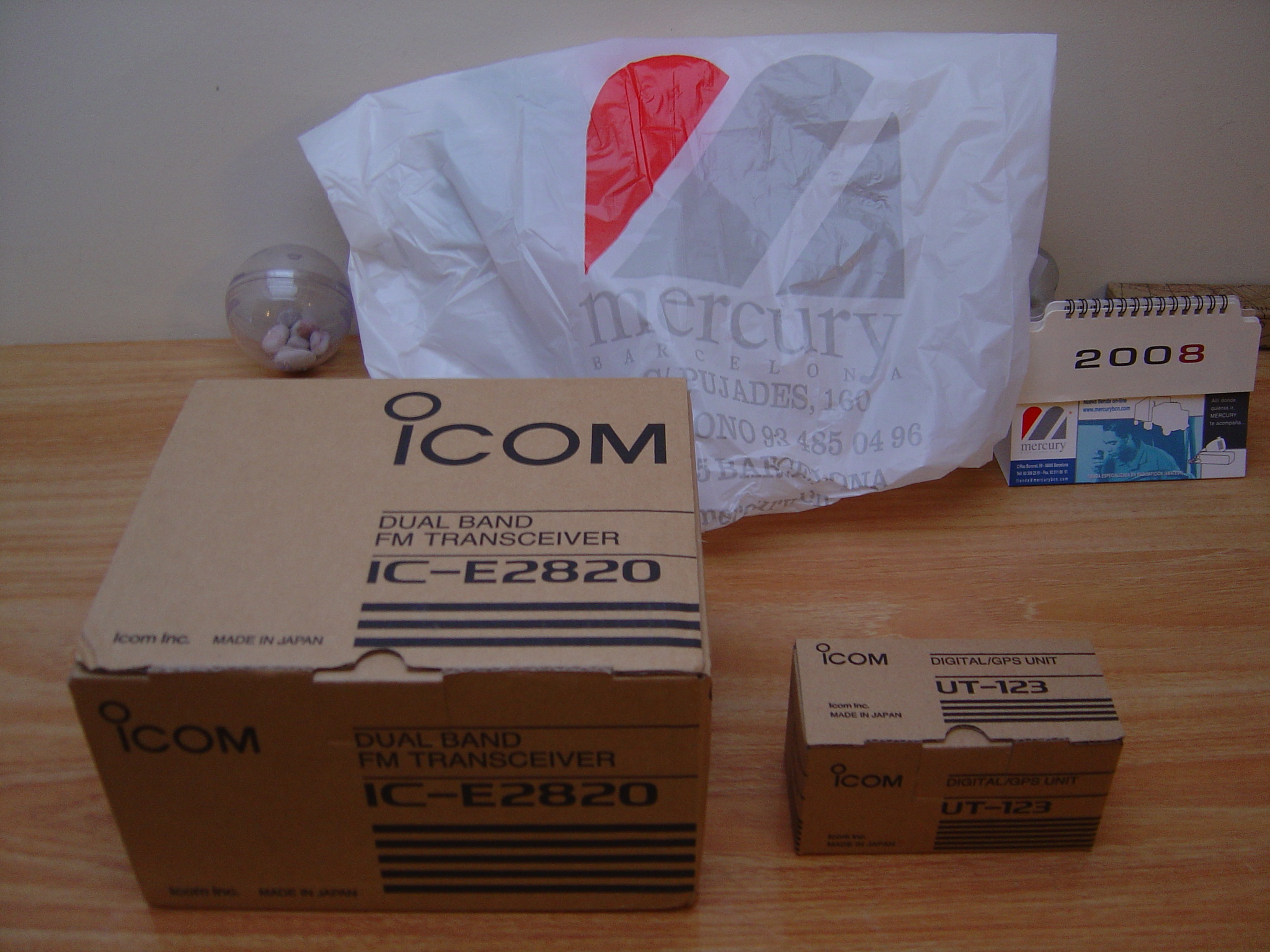

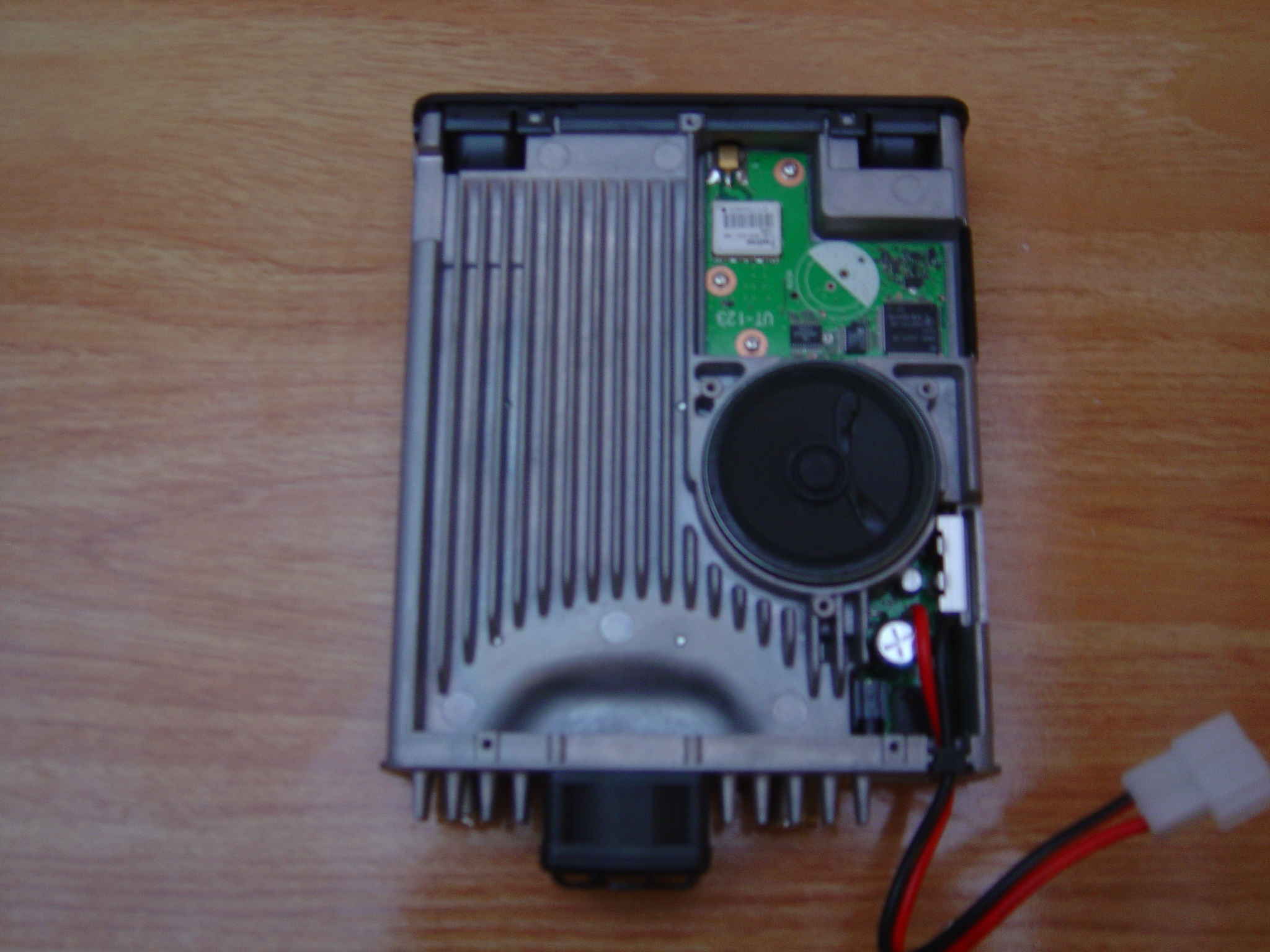

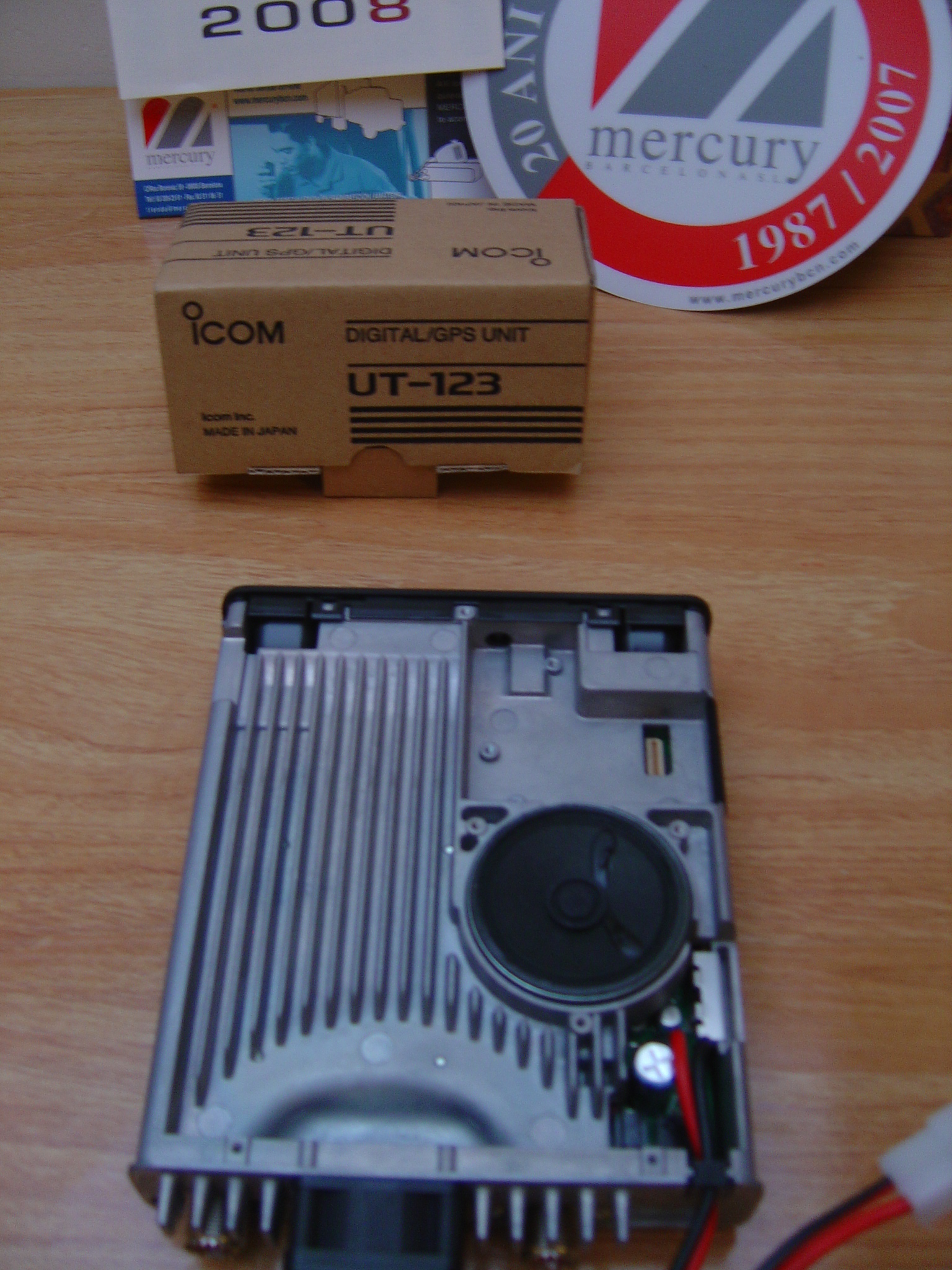

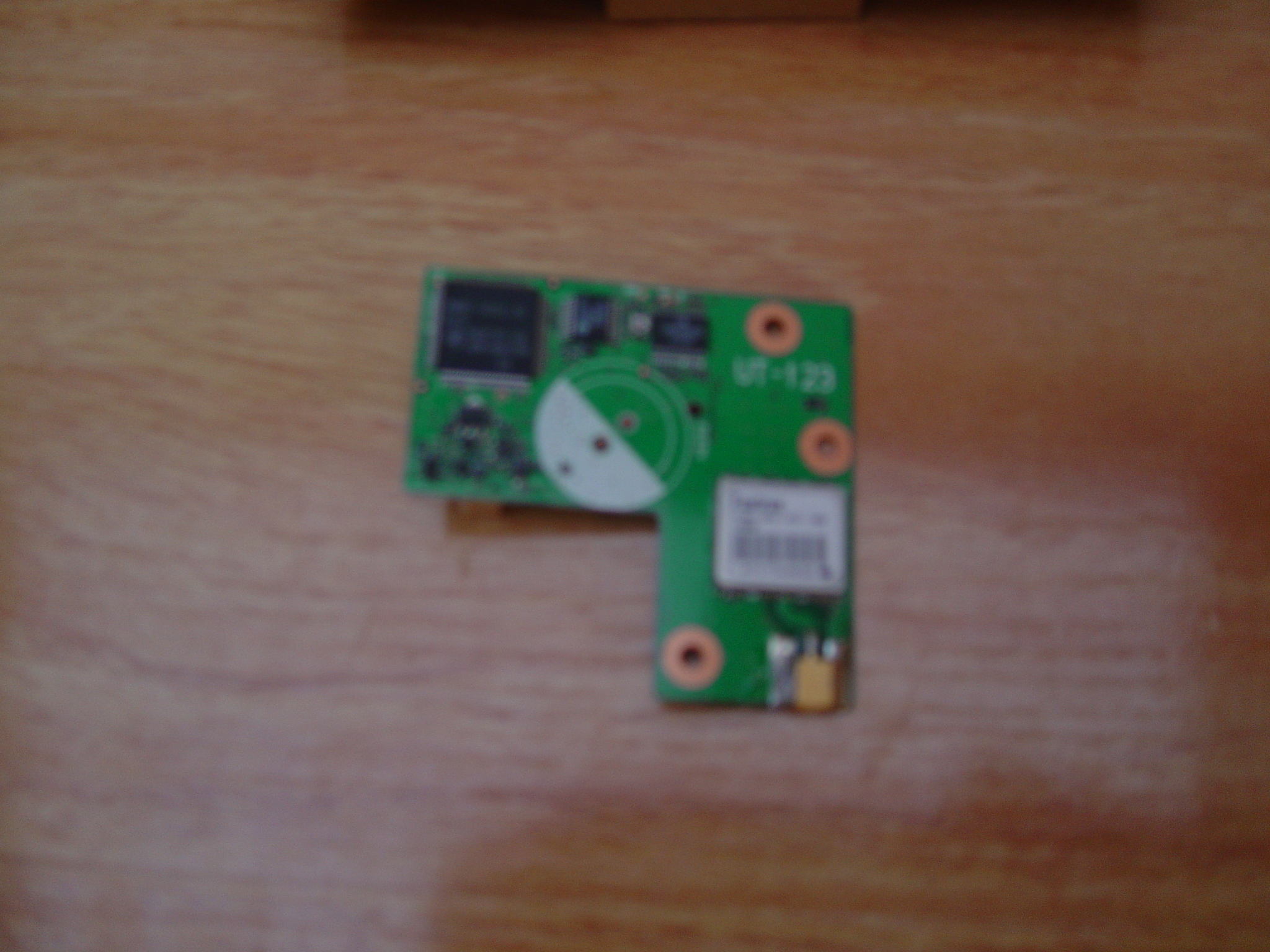

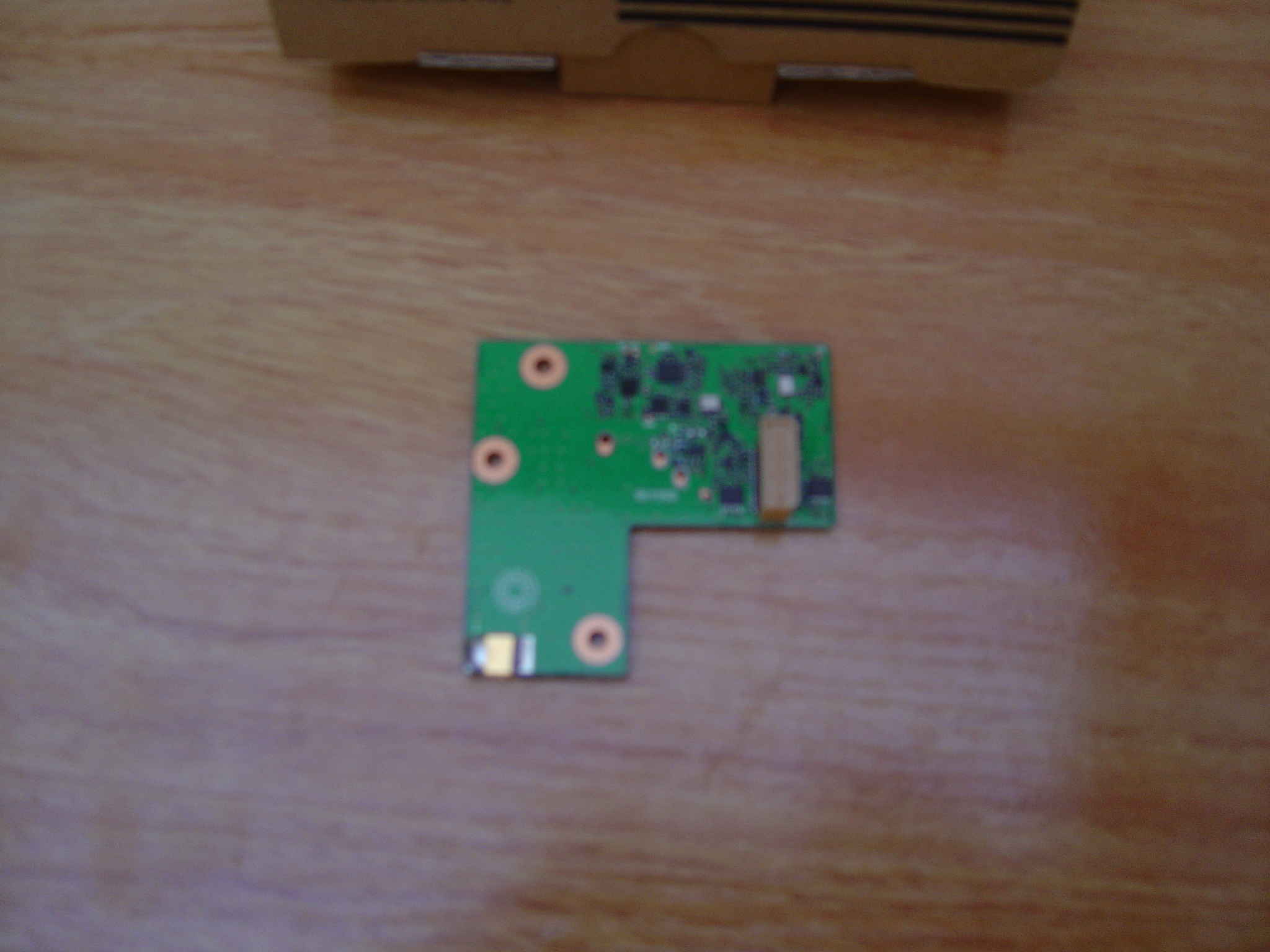

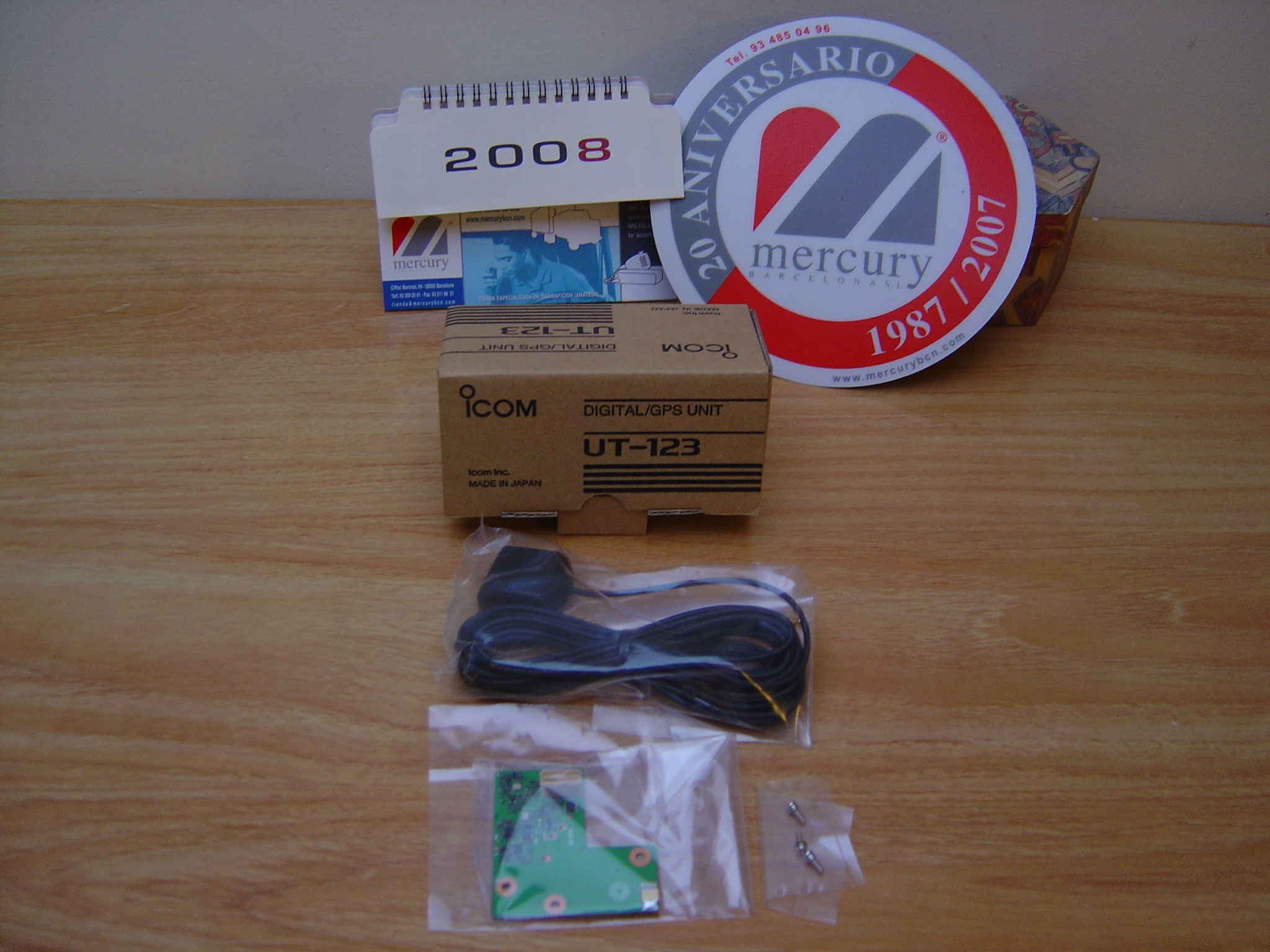

Las fotografías 1 y 2 muestran loa embalajes y el contenido del módulo UT-123, las fotografías 3 y 4 muestran la placa del módulo UT-123, la fotografía 4 muestra el cuerpo del transceptor IC-E2820 abierto por la parte inferior donde se muestra el espacio para alojar el módulo. La fotografía 6 muestra el módulo ya instalado. La instalación es facilísima, solo deben encararse los conectores de la placa y del circuito y empujar suavemente hasta que el módulo queda perfectamente insertado. Posteriormente, se fija al chásis con los tres tornillitos suministrados.

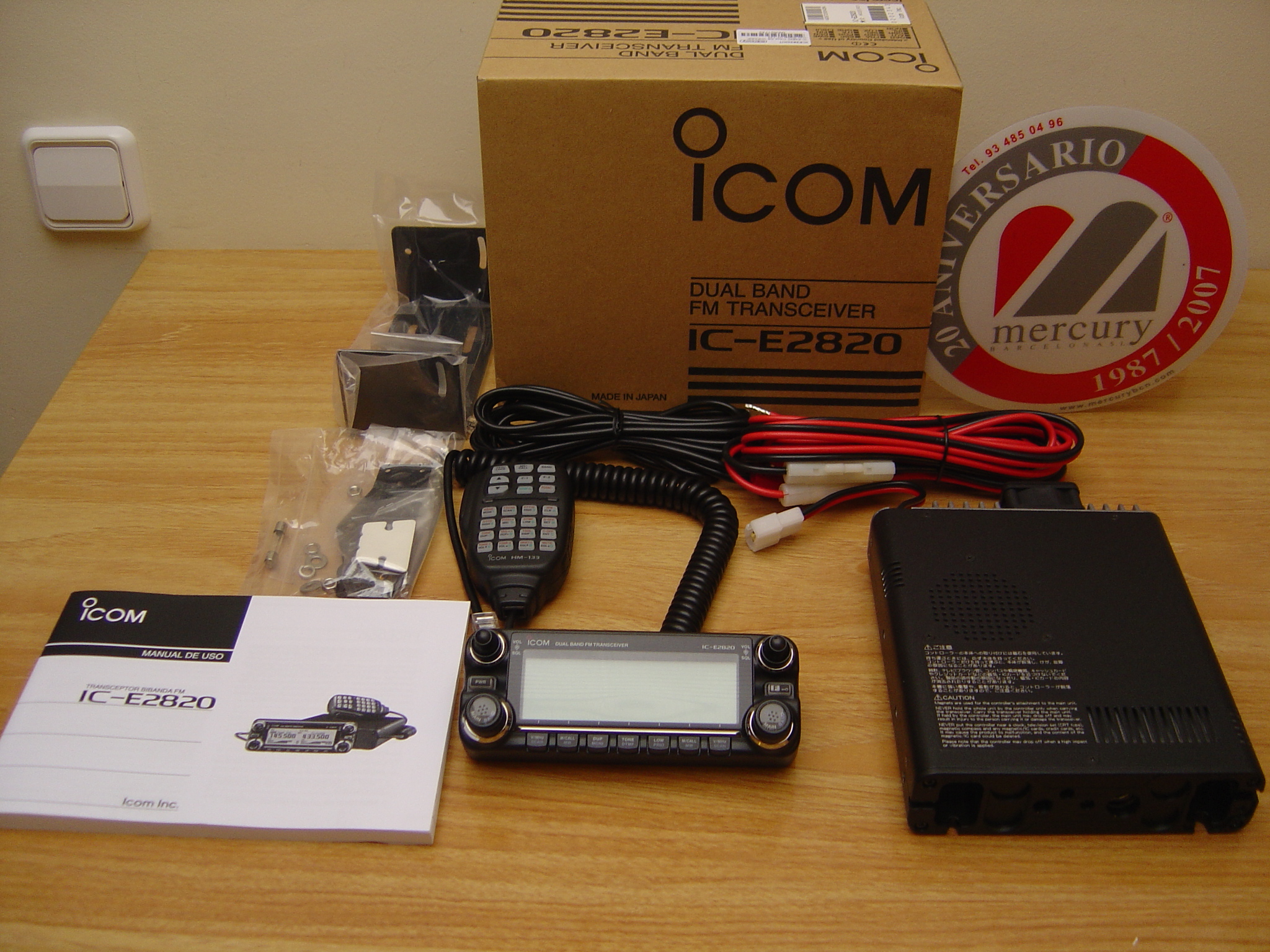

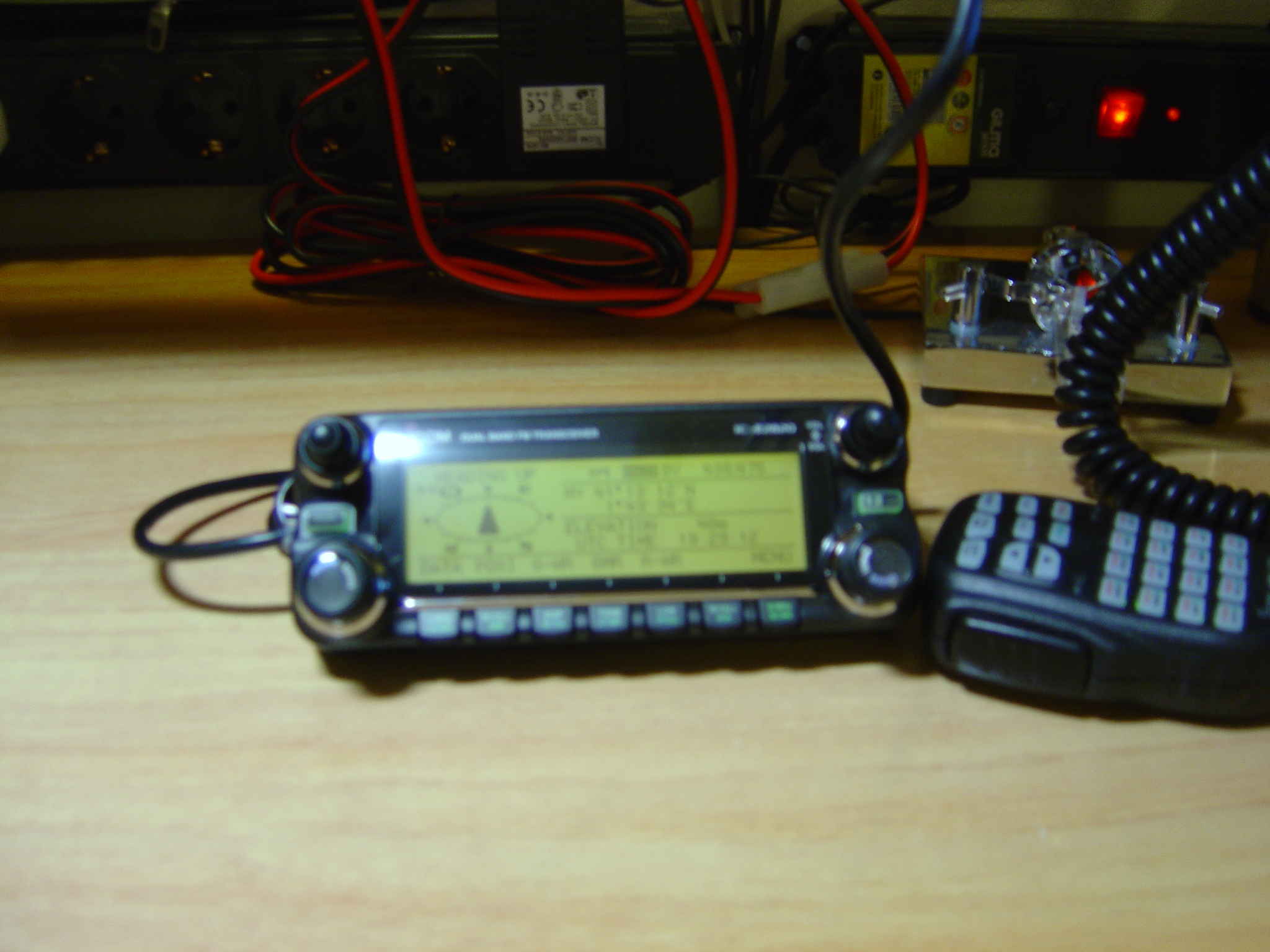

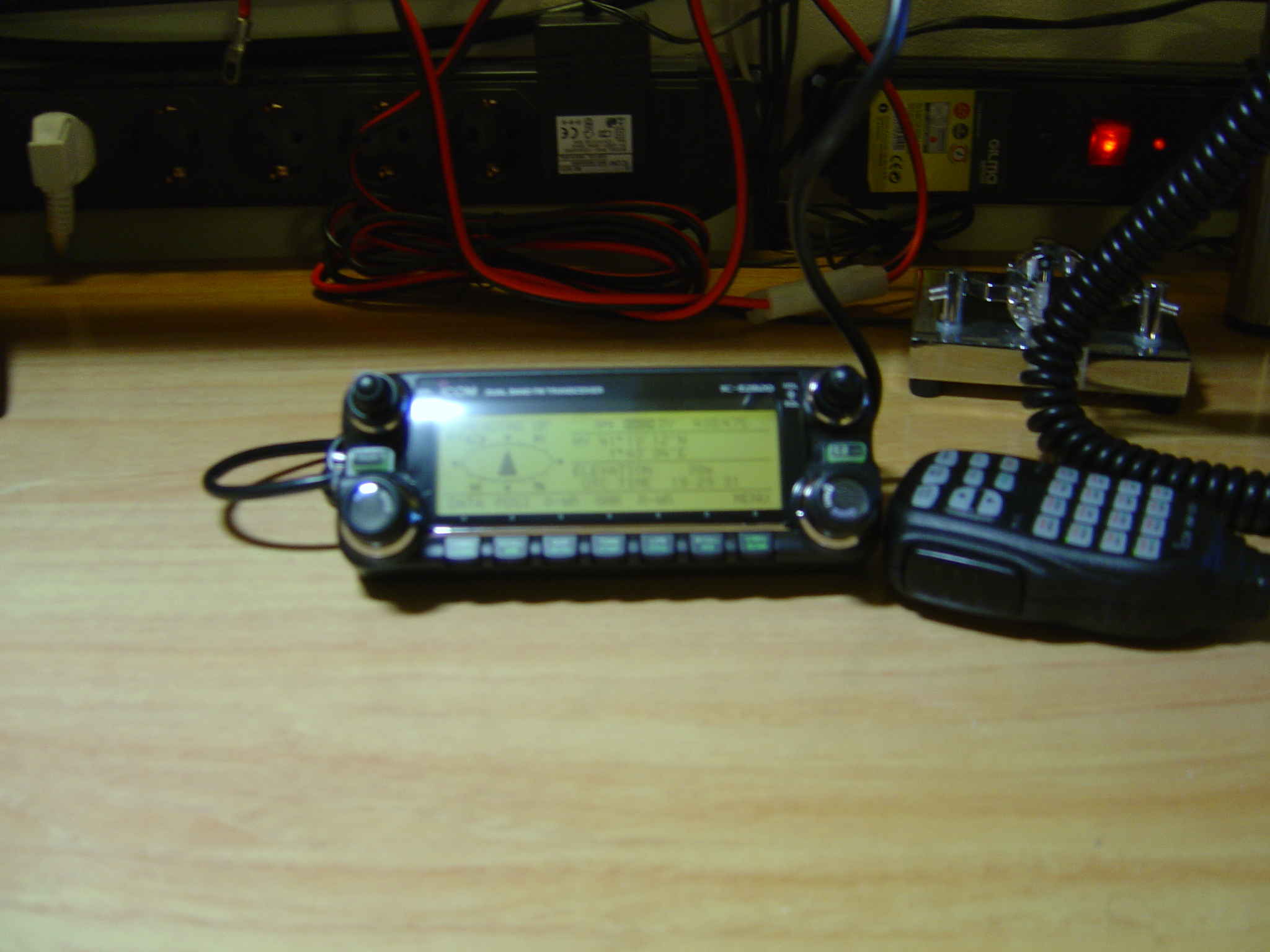

La fotografía 7 muestra el contenido de la caja del transceptor. Las fotografías 8 y 9 muestran el cabezal separado y mostrando la función de GPS.

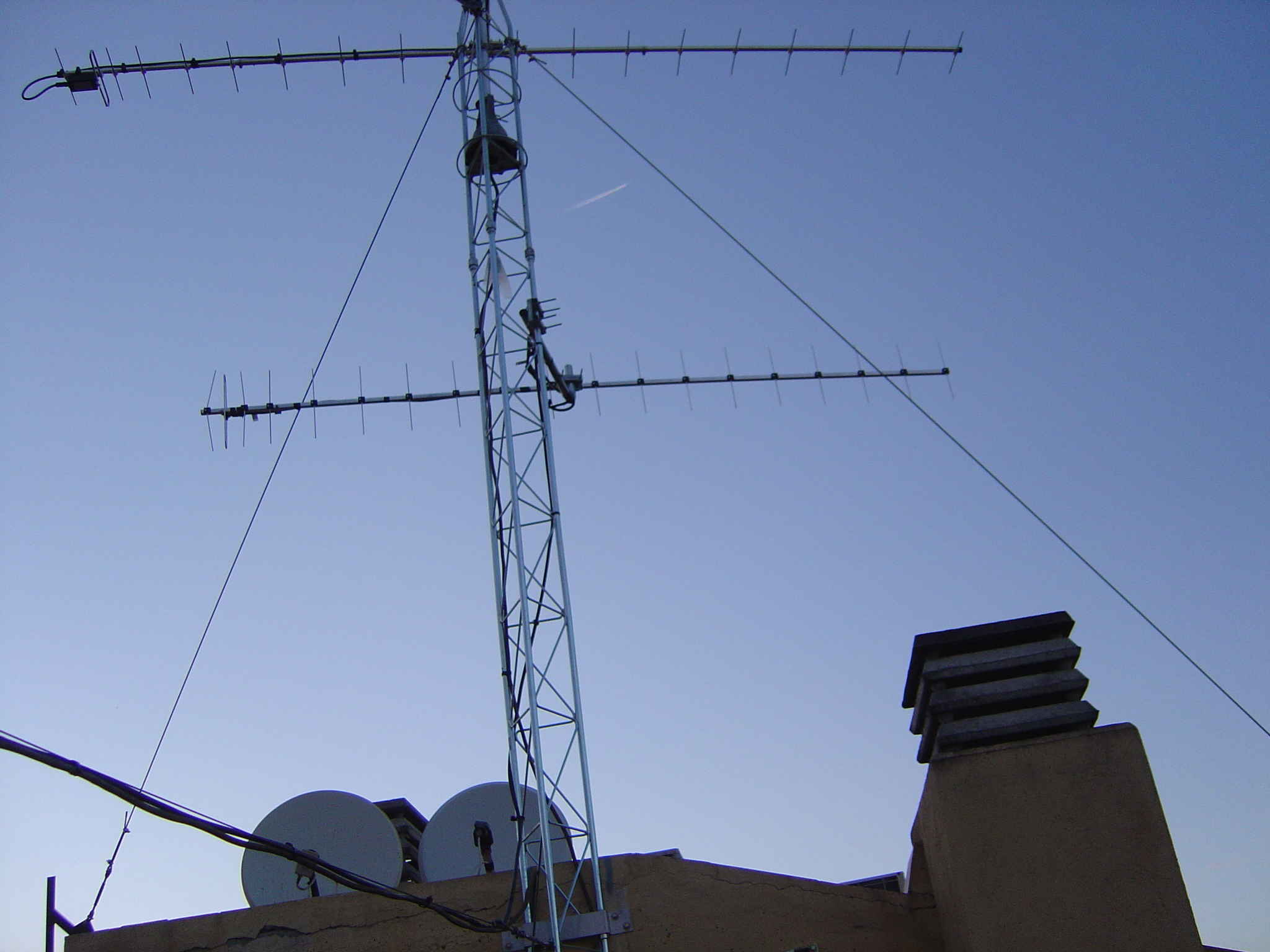

La fotografía 10 muestra la antena utilizada para el enlace con el repetidor. Para los que pudieran pensar que algún elemento está "torcido", están en lo cierto. Cuando disponga de un poco de tiempo, los enderezaré (el reflector y el primer director) y los aproximaré al excitado. Estas aproximaciones confieren al conjunto la impedancia de 50 ohms.
